产品简介
不同类型的衍射光学元件(分束器、图案发生器、Kinoforms、光束整形器和光栅)利用微结构表面起凸轮廓来实现其光学功能。由 DOE 传输的光几乎可以重塑为任何所需的分布,只需通过衍射和随后的传播即可。DOE 仅编码所需强度图案的形状,但保留入射光源的其他参数(例如光束大小、发散度、偏振)。
产品特点
Product Features
由于其设计灵活性,衍射光学元件可以具有根本无法实现的光学功能,或者只能通过复杂的光学系统来实现。此外,与折射光学元件相比,DOE 通常更薄、更轻,使其成为许多应用中极具吸引力的替代品。
在大多数情况下,入射激光束是准直的,或聚焦到 DOE 后面的固定距离。HOLOEYE 还可以为非准直或部分准直光源提供解决方案。为此,DOE 微结构将图案生成与焦点功率相结合。此外,HOLOEYE 的 DOE 的聚焦特性不仅限于固定的工作距离。相反,我们的花样发生器可以提供所需的焦距功率,以实现将激光聚焦到强烈倾斜的目标平面。事实上,每个衍射方向的最佳焦点位置几乎可以匹配到任意表面。
我们的标准聚合物衍射光学元件(DOE I 类)是使用聚碳酸酯 (PC) 或聚甲基丙烯酸甲酯 (PMMA) 等材料通过表面复制制成的。
这些元件的标准直径为 8 mm,厚度在 0.6 mm 到 1.2 mm 之间,旨在无缝集成到各种标准激光模块中。

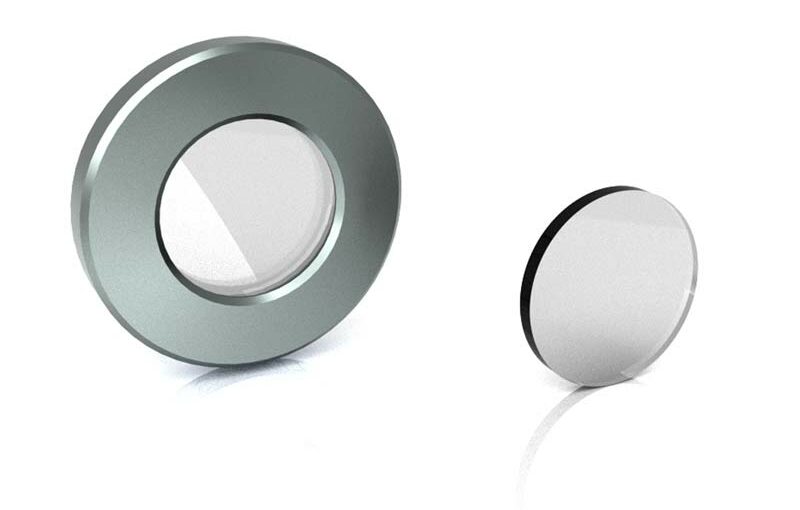

为了在光学实验室中使用,DOE 也可安装在 12.7 mm x 2.2 mm 不锈钢转接环中。
HOLOEYE 的标准 DOE 使激光模块制造商和分销商能够以最少的投资增强其产品线。我们欢迎尺寸调整或其他自定义请求,这些请求将根据合理的非经常性工程 (NRE) 预算提供。
产品参数
Product Parameter
DOE# |
Material | Description | Wavelength Range | Full Pattern Angle |
DOE Category |
DE-R-197 |
GLASS | CROSS-45@450 | 425-490nm | 42.38°-49.25° |
I |
DE-R-440 |
GLASS | CROSS-38@635 | 560-670nm | 33.72°-40.61° |
II |
DE 801 |
GLASS | 1:2Beam Splitter | 630-700nm | 24.23°-26.97° |
III |
DE 805 |
GLASS | 1:2Beam Splitter | 750-850nm | 0.23°-0.27° |
V |
DE 818 |
GLASS | 1:2Beam Splitter | 1030-1064nm | 0.15°-0.15° |
VII |
DE 750 |
GLASS | 1:4Beam Splitter | 980-1070nm | 6.7°-7.3° |
VIII |
