产品简介
上海瞬渺光电技术有限公司
消零级笼式光路模块
OE-OCS series
OE-OCS series 消零级笼式光路模块是一款集模块化设计、4f光学架构与精密光档技术于一体的高端光学系统集成解决方案。通过精准遮挡空间光调制器(SLM/DMD)的0级衍射光，系统有效消除像场中间暗外围亮的现象，大幅提升光强分布均匀性，实现高对比度干涉条纹与清晰成像。产品采用标准化组件与即插即用设计，支持多维扩展与快速光路搭建，广泛应用于为光场调控，全息成像、生物传感、激光加工等领域，为科研与工业应用提供稳定、高效的光学平台。

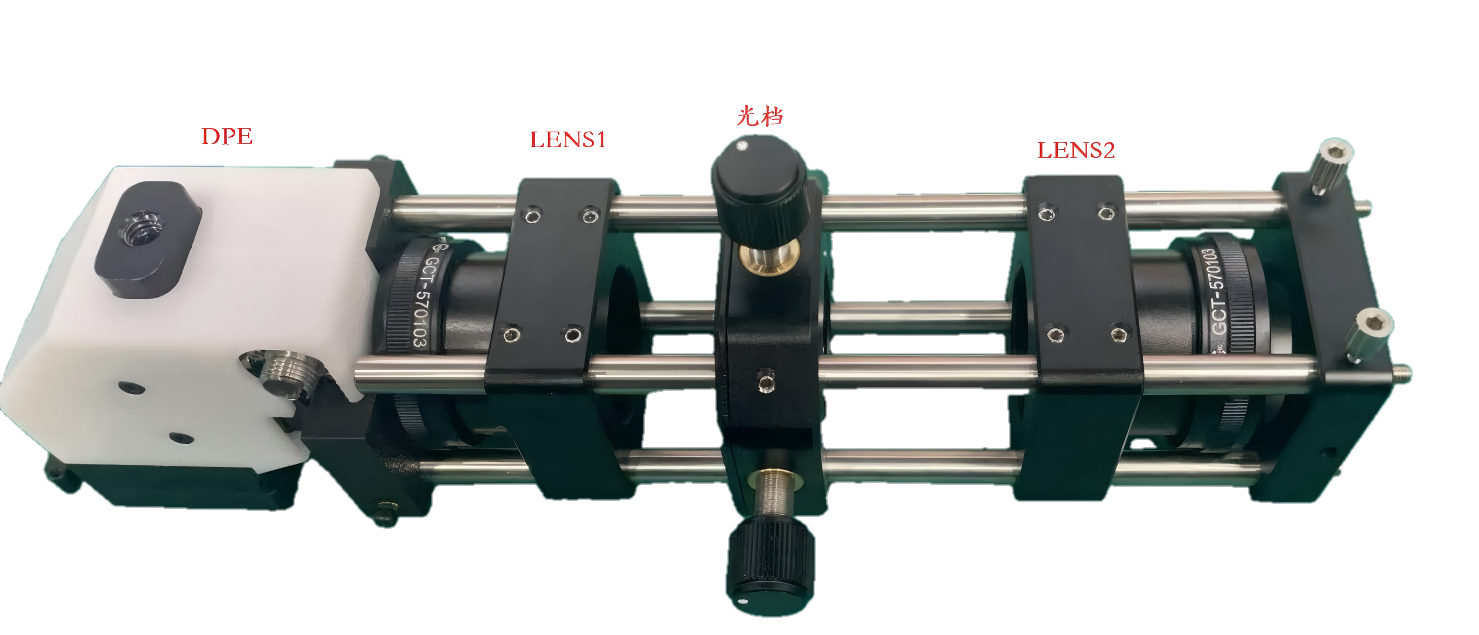

原理
其他规格

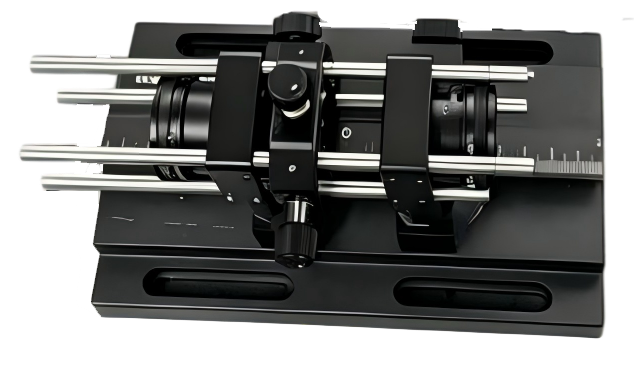

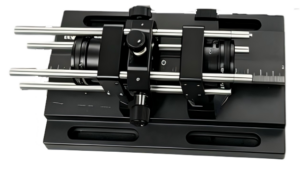

不含DPE的I型结构

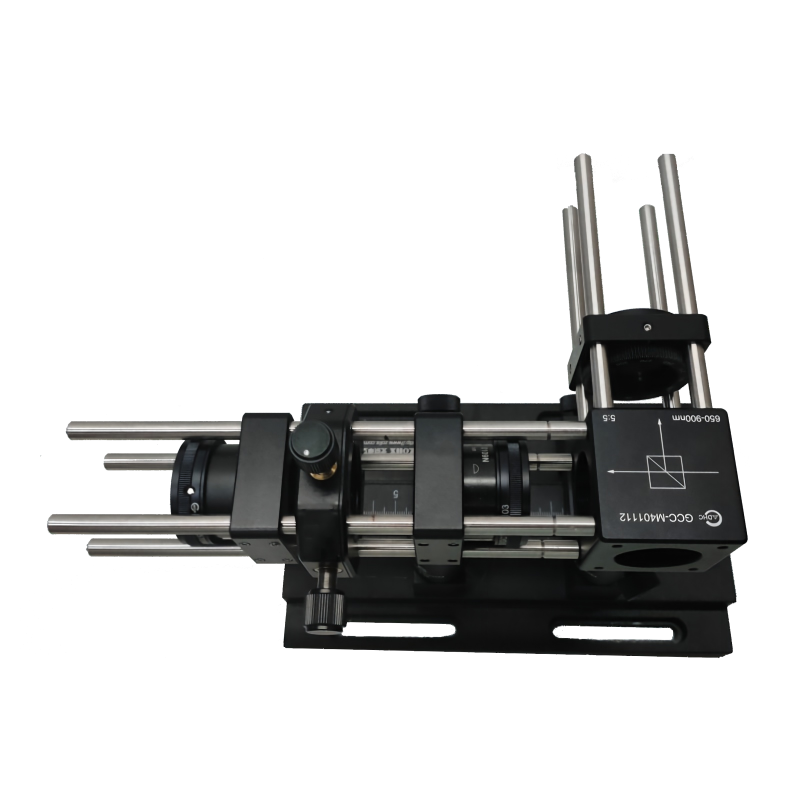

不含DPE的L型结构

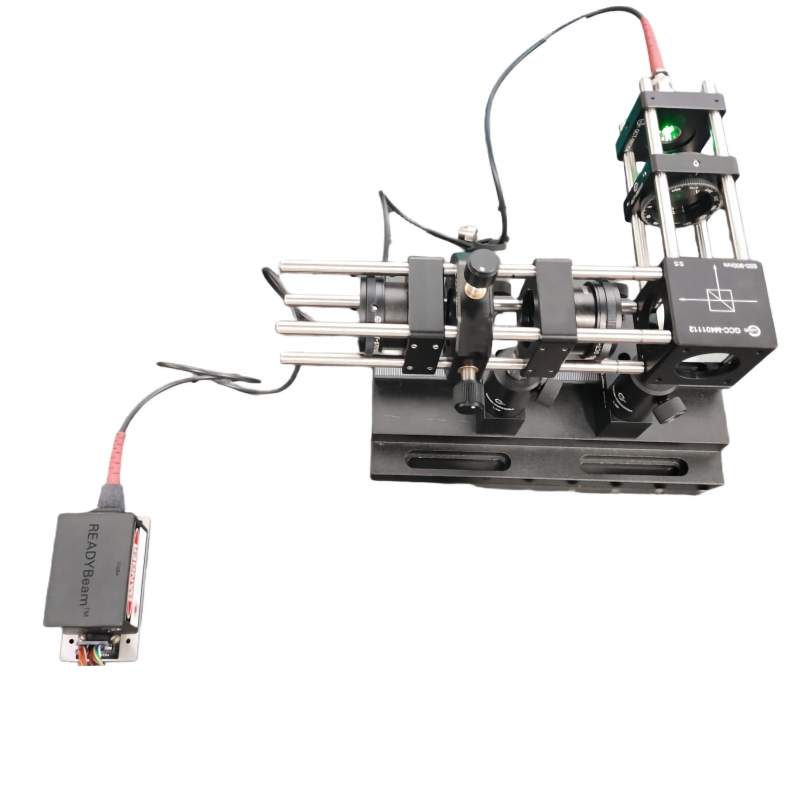

带尾纤不含DPE的L型结构
订购信息
Optical Cage System—OE-OCS-XXX-YY-M
XXX：100，500对应100um和500um光档的规格，
YY：16，30，60对应笼式系统四个接杆之间的间距16mm/30mm/60mm规格，
M： D对应含DPE，I对应不含DPE的I型光路结构，L 对应不含DPE的L型光路结构，F对应带尾纤的L型光路结构
定制服务：根据实验需求提供光路设计、元件选型等解决方案
产品特点
Product Features
技术特点与优势
4f光路架构+精密光档：基于经典4f系统，通过傅里叶变换透镜组分离衍射光场，配合高精度光档精准遮挡0级光，消除杂散光干扰，使成像光强均匀性达±5%以内，干涉条纹对比度显著提升。
模块化设计与即插即用：标准化组件库支持360°自由扩展，兼容16mm/30mm/60mm主流规格，快速搭建复杂光路，无需复杂调试。
高稳定性与抗干扰能力：四点锁紧结构+整体刚性框架，振动抑制能力<λ/10（@10Hz），确保长期实验或工业环境下的光路稳定性。
快速调节与兼容扩展：快拆机构+高兼容插件，秒级更换元件；预留多接口支持自定义模块集成，突破平面堆叠限制，实现立体多维扩展。兼容主流品牌元件转接件（Thorlabs、Newport等）
优势特点
|
精密光档 基于经典4f系统，通过傅里叶变换透镜组分离衍射光场，配合高精度光档精准遮挡0级光，消除杂散光干扰，使成像光强均匀性达±5%以内，干涉条纹对比度显著提升。 |
模块化设计 标准化组件库支持360°自由扩展，兼容16mm/30mm/60mm主流规格，快速搭建复杂光路，无需复杂调试。 |
高稳定性 四点锁紧结构+整体刚性框架，振动抑制能力<λ/10(@10Hz)，确保长期实验或工业环境下的光路稳定性。 |
兼容扩展 快拆机构+高兼容插件，秒级更换元件；预留多接口支持自定义模块集成，突破平面堆叠限制，实现立体多维扩展。兼容主流品牌元件转接件(Thorlabs、Newport等)。 |
其他特点
|
应用
|
产品参数
Product Parameter
技术参数
|
参数 |
描述 |
|---|---|
|
光源波长 |
630nm(红)、530nm(绿)、470nm(蓝) |
|
光源功率 |
红/绿/蓝各100mw或客户定制光源 |
|
光栏规格 |
100μm/500μm |
|
0级光消除率 |
>99% |
|
光强均匀性 |
±5%以内(特定配置) |
|
对准精度 |
微米级定位 |
|
间距规格 |
16mm/30mm/60mm |
|
振动抑制能力 |
<λ/10(@10Hz) |
|
工作温度范围 |
-10℃~50℃ |
|
材料 |
高强度铝合金框架(轻量化+稳定性) |
