Lyncee tec反射式数字全息显微镜

产品简介

反射式数字全息显微镜

反射式配置数字全息显微镜，无需扫描，非接触式测量动、静态物体三维样貌及振动特性的测量方法。根据波长的不同将反射式DHM分为三种型号：

R1000-配备单一光源，是测量光滑表面和振动的标准测量工具

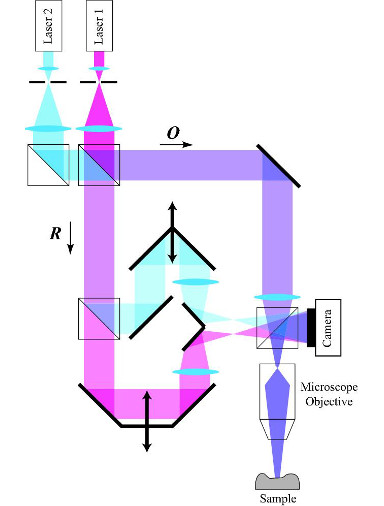

R2100-同时配置双波长，实现复杂或不连续结构的测量。

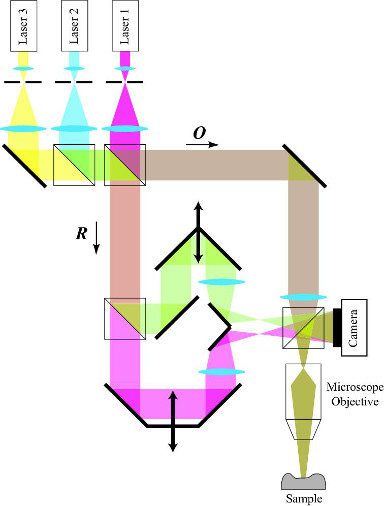

R2200-在R2100基础上多了第三方光源来扩展测量能力，特别是测量透明模式。

产品中心信息光学

产品特点

Product Features

Lyncee tec反射式数字全息显微镜

瑞士Lyncee Tec SA www.lynceetec.com 瑞士Lyncee Tec SA公司的数字全息显微镜“DHM（Digital Holographic Microscopy）是划时代性的高科技技术产品，科学史上第一次, 数字全息显微镜可以直接观测到纳米尺度的分辨率,即时得到样品三维型貌,并且是无接触式的无损测量

全国服务热线 021-3463-5258

产品参数

Product Parameter

反射式DHM主要参数：

系统
DHM型号	R1000	R2100	R2200
光源数量	1	2	3
操作波长（±0.1nm）	666nm	794nm	666 nm, 794 nm, 680 nm
激光波长稳定性	0.01 nm / °C at 666
样品台	手动或自动XYZ平台，行程300 mm x 300 mm x 38 mm
物镜	放大倍数1.25x到100 x，标准，高数值孔径，长工作距离，水/油浸物镜
物镜转轮	六孔转盘
计算机	DELL工作站，最新多核Intel处理器，高性能图像卡，配置最小21英寸显示屏及鼠标，
软件	基于C++和.NET的Koala软件，额外可选软件模块可用于先进分析
数据兼容性	测量数据记录在二进制表格，可导出.txt格式，记录和重建图像可导出.tif格式或.txt数组

技术参数：

性能参数
测量模式	666nm单波长	合成短波长4.2um	合成长波长24um
DHM型号	R1000，R2100，R2200	R2100，R2200	R2200
精度[nm]	0.15	0.15 / 3.0 *	20
垂直分辨率[nm]	0.30	0.30 / 6.0 *	40
重复性[nm]	0.01	0.01 / 0.1 *	0.5
垂直测量范围	up to 200 μm	up to 200 μm	up to 200 μm
锐利边缘最大台阶高度	up to 333 nm	up to 2.1 μm	up to 12 μm
表面类型	光滑表面	复杂，非连续表面	复杂非连续表面
垂直校准	取决于干涉滤光片，±0.1 nm
响应时间	标准500us,10us(可选)
响应速度	标准30帧（1024*1024像素），可选达1000帧
重建速率	高达25帧1024*1024像素全息图（依赖于数据分析）（可选60帧）
水平分辨率	取决于物镜，低至300nm
视野	取决于物镜，从66um x66um到5um x5um范围
工作距离	取决于物镜，从0.3到18 mm
数字对焦	取决于物镜，高达50 x景深
最小样品反射率	低于1%
样品照明	低至1 μW/cm2
频闪装置	兼容单一，合成短波长
