产品简介

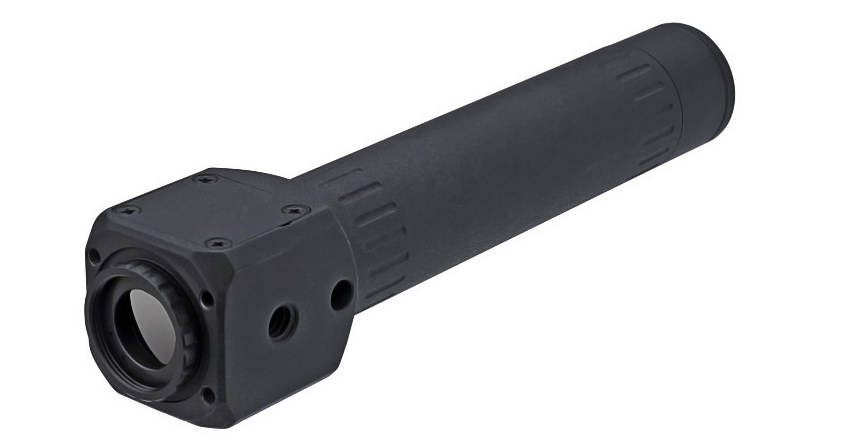

以色列 Duma Optronics   AlignMeter USB激光准直仪

该设备可同时测量激光光束的位置和角位移。

该系统提供光束位置和角位移的实时测量以及功率显示,位置分辨率低至 0.1 微米,角度分辨率优于 20 微弧度。精度偏差与偏离中心的偏差量成正比。对于小偏差,可以使用分辨率值。可用于测量 CW 光束,并提供便携式、快速和准确的光束对准解决方案。

如果您需要,我们也可以提供用于将AlignMeter USB连接到铰接臂关节的适配器。

产品特点

  • 分析入射激光束进入其光圈的角度方向 (θx θy) 和定位方向
  • 多功能,使用 PSD同时测量功率和入射角度方向
  • 1 µm 分辨率和50 Hz 数字滤波器,0.005mRad 分辨率

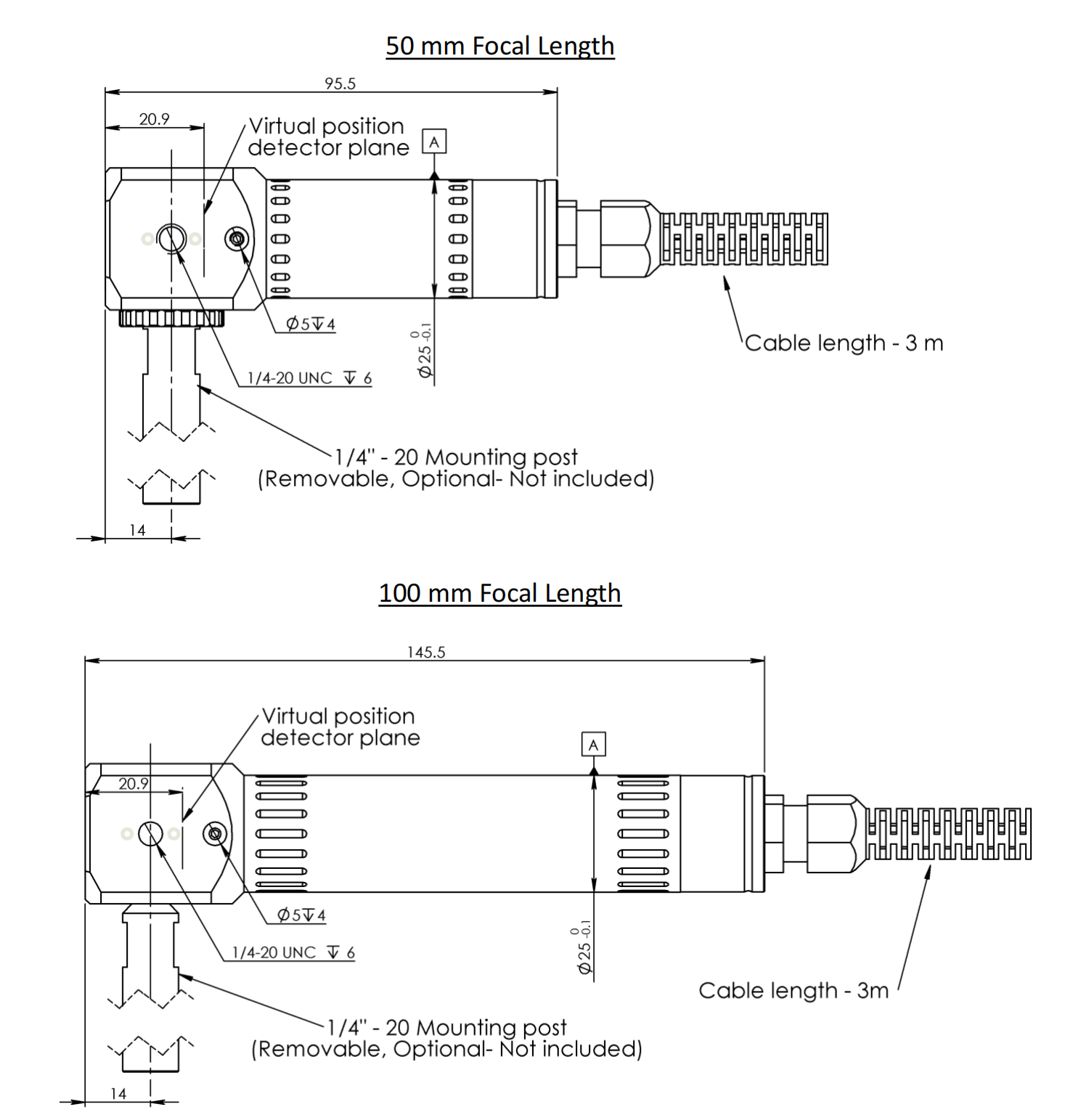

  • 两个基本版本:50 mm和100 mm焦距,如有特殊需要还可提供200mm焦距版本

全国服务热线 021-3463-5258

50mm 焦距版本 ALIGN-USB-50
PSD尺寸 9 x 9 mm 4 x 4 mm
测量光斑大小 50 μm - 8 mm 50 μm - 3 mm
更新速率 最大150 Hz @ 500 Hz数字滤波器 最大150 Hz @ 500 Hz数字滤波器
光谱范围 350 - 1100 nm 350 - 1100 nm
位置测量范围 8 mm 直径的圆形区域内 3 mm 直径的圆形区域内
功率测量范围 10 μW - 10 mW 配合衰减片 10 μW - 10 mW 配合衰减片
功率精确度 ±5% ±5%
角度测量范围 180 mRad 90 mRad
角度分辨率 0.02 mRad (50 Hz 滤波器) 0.01 mRad (50 Hz 滤波器)
100mm 焦距版本 ALIGN-USB-100
PSD尺寸 9 x 9 mm 4 x 4 mm
测量光斑大小 50 μm - 8 mm 50 μm - 3 mm
更新速率 最大150 Hz @ 500 Hz数字滤波器 最大150 Hz @ 500 Hz数字滤波器
光谱范围 350 - 1100 nm 350 - 1100 nm
位置测量范围 8 mm 直径的圆形区域内 3 mm 直径的圆形区域内
功率测量范围 10 μW - 10 mW 配合衰减片 10 μW - 10 mW 配合衰减片
功率精确度 ±5% ±5%
角度测量范围 80 mRad 40 mRad
角度分辨率 0.01 mRad (50 Hz 滤波器) 0.006 mRad (50 Hz 滤波器)
