以色列 Duma Optronics SpotOn USB 2.0激光位敏功率测量仪
快速、精确的便携式光束定位系统,配备USB2.0接口。该系统基于 24 位 A/D 电子盒,通过 USB2.0 端口供电,可在一个系统中同时操作一个或两个 PSD。PSD 为横向效应型或四象限型,有多种传感器头类型和尺寸。

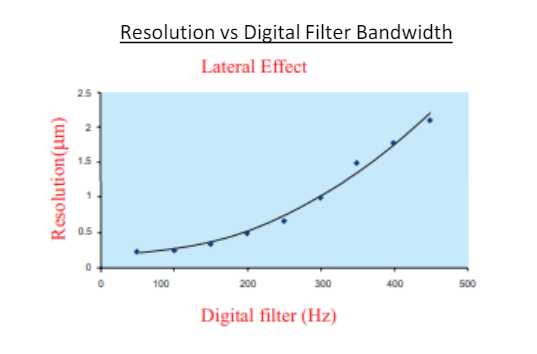

使用 500 Hz 数字滤波器时,更新率可达 150 Hz,光谱范围为 350-1100nm。
产品参数
Product Parameter
探头 | N-横向效应 | L-横向效应 | U-四象限 | Q-四象限 |
尺寸 | 10 x 10 mm | 9 x 9 mm | 10 x 10 mm | 10 x 10 mm |
类型
(均配玻璃盖) |
双轴硅探头
|
双轴硅探头
|
4x象限,
间隔10μm |
4x象限,
间隔30μm |
可测量光斑大小 | ⌀50μm-8 mm | ⌀50μm-9 mm | ⌀50μm-5 mm | ⌀50μm-5 mm |
位置测量范围 | ⌀8 mm | ⌀9 mm | 单光束
⌀<±5 mm |
单光束
⌀<±5 mm |
位置分辨率 | 可达 0.1 μm | 可达 0.1 μm | 最小可达光斑大小的0.25% | 最小可达光斑大小的0.25% |
位置准确度 | ±25 μm | ±12.5 μm | ±1μm | ±1μm |
更新速率 | 使用 500 Hz 数字滤波器时,最大可达 150 Hz | |||
光谱范围 | 350 - 1100 nm | |||
功率范围 | 10 μW - 10 mW (配合衰减片) | |||
功率准确性 | ±5% |
订货信息:

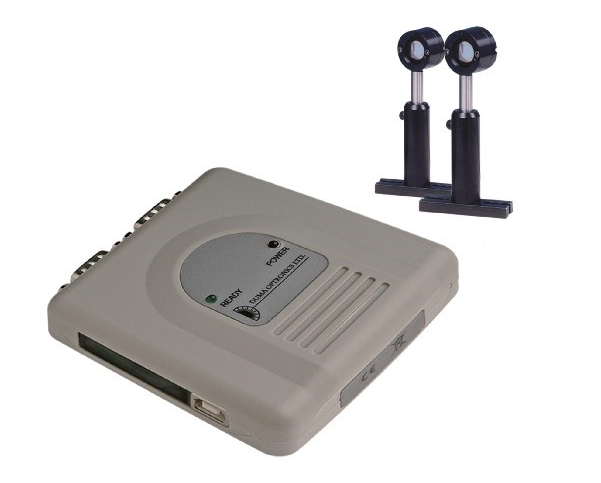

SPOTUSB - 一套完整的系统,包括控制盒、USB2.0 电缆、软件光盘和便携式手提箱。
用户可选一个或两个传感器探头,校准文件保存在 PSD 探头上并自动加载到软件中:
L - Lateral Effect PnP 9mmx9mm, no glass cover
N - Lateral Effect Pnp 10mX10mm, with glass cover
Q - Four Quadrant PnP 10mmX10mm with 30um gap, no glass cover
U - Four Quadrant PnP 10mmX10mm with 10um gap, with glass cover
L44 - Lateral Effect PnP , usable beam size < 25mm
L18 - Lateral Effect PnP 18mmX18mm with glass cover
L4 - Lateral Effect PnP 4mmX4mm, no glass cover
