多线结构光DOE

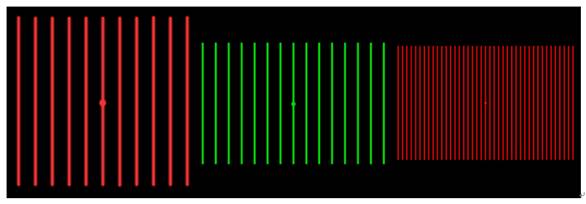

目前，可提供的多线结构光DOE标准品有10种，设计波长有520nm，635nm，650nm，660nm。多线结构光DOE的规格数量有5线，7线，11线，15线，25线，41线，65线。最大的XY轴角度为54.9°×42.6°，结构光DOE标准品的材质为塑料，一般分为聚甲基丙烯酸甲酯（PMMA）或聚碳酸酯（PC）2种。标准品的形状都是圆形，直径为8 mm，厚度在1-1.2mm之间，小巧精致，非常方便制造商安装于激光模组，激光模块或光学元件中。

多线结构光DOE命名规则如下：

P(线数)LI-(波长)-(x轴角度)-(y轴角度)

              P: Plastic

              LI: Line       例如：P5LI-635-17-17，为5线，635nm，x轴角度17度，y轴角度17度的多线结构光DOE

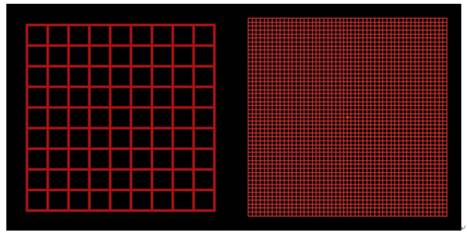

                                                                                                 网格结构光DOE

网格结构光DOE（Square Grid）介绍：

     目前，我们提供两种标准网格结构光DOE产品，设计波长从分别为658nm和660nm。网格的数量规格分别为10 x 10，51 x 51，它们对应的目标图案发散角分别为40°和22°，结构光DOE的材质为塑料，一般分为聚甲基丙烯酸甲酯（PMMA）或聚碳酸酯（PC）2种。标准品的形状都是圆形，直径为8 mm，厚度在11.2mm之间，小巧精致，非常方便制造商安装于激光模组，激光模块或光学元件中。

网格结构光DOE命名规则如下：

PSG- (波长)-(网格数)-(图案角度)

       例如：PSG-658-10-40， 635nm，10×10网格，图案角度为40.0°的网格结构光DOE

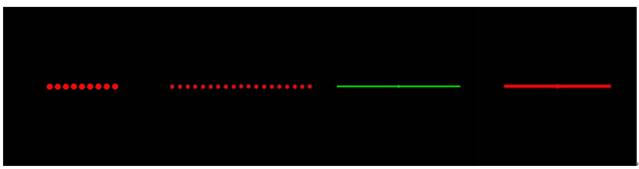

线激光DOE一维点阵DOE和直线DOE介绍：

一维点阵DOE的输出图案是一维排列的点阵。目前，可提供的一维点阵结构光DOE标准品有6种，设计波长从635nm，660nm，670nm。一维点阵的规格有1×5，1×9，1×11，1×19，1×99。X轴由最小的0.9°到最大的27.7°。

直线DOE输出的图案就是一条直线（线激光），而直线结构光DOE的标准品有5种，设计的波长为532nm，633nm和660nm。在100mm的工作距离下，测得直线的长度从8.7mm到83.9mm不等，角度由最小的5°到最大的45.5°，一维点阵DOE和直线DOE标准品的材质为塑料，一般分为聚甲基丙烯酸甲酯（PMMA）或聚碳酸酯（PC）2种。标准品的形状都是圆形，直径为8 mm，厚度在1mm-1.2mm 之间，小巧精致，非常方便制造商安装于激光模组，激光模块或光学元件中。

命名规则如下：

一维点阵Dot Lines：

       PBS-(波长)-1D(光束数量)-(x轴角度)

              PBS: Plastic Beam Splitter

       例如：PBS-635-1D5-6，为波长635nm，1×5点阵，x轴角度6度的一维点阵结构光DOE

直线Lines：

       PLI-(波长)-(x轴角度)

       例如：PLI-633-5，为波长633nm，x轴角度5度的直线结构光DOE

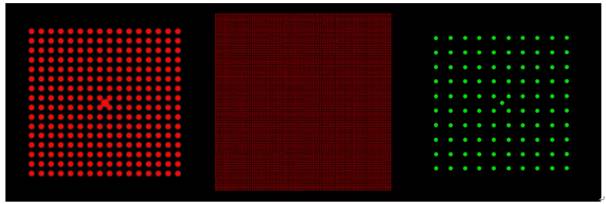

二维点阵结构光 DOE

二维点阵结构光DOE介绍：

二维点阵DOE的输出图案是由多个按照正方形排列的激光点，每一行的激光点数量、大小和间距都相等。目前，可提供的二维点阵结构光DOE标准品有13种，设计波长分为532nm，633nm和660nm。二维点阵的规格有4×6，5×5，10×10，17×17，101×101等点阵。目标图案角度最小的为0.43°，最大为28.2°，结构光DOE的材质一般为塑料，标准品的形状都是圆形，直径为8 mm，厚度在1-1.2mm之间，小巧精致，非常方便制造商安装于激光模组，激光模块或光学元件中。

命名规则如下：

二维点阵结构光DOE Dot Matrix

       PBS-(波长)-2D(光束数量)-(x轴角度)

       例如：PBS-635-2D6-7，为波长635nm，6×6点阵，x轴角度7度的二维点阵结构光DOE

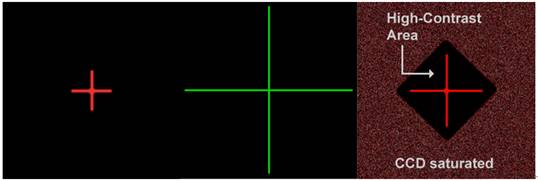

十字线结构光 DOE

十字线DOE是由2条完全相同的直线组成，垂直交叉排布，就像一个“十”字一样。目前，可提供的十字线结构光DOE标准品有15种，设计波长在450nm-645nm，X轴角度（发散角）在2°-60.3°之间。在工作距离100mm下，测得十字线结构光DOE的X轴长度从3.4mm到116.1 mm。

十字线DOE命名规则如下：

       PCR-(波长)-(x轴角度)

       例如：PCR-645-2，为波长645nm，x轴角度2度的十字线塑料衍射元件

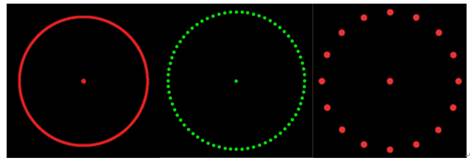

圆形点阵结构光DOE

圆形结构光DOE可以产生一个是连续的圆环光斑，线条粗细相等、能量分布均匀。我们提供的圆形结构光DOE标准品有3种，设计波长有分为488nm，520nm，592nm。圆形结构光DOE最大的X轴角度为42.1°，最小为3.4°。

圆形点阵结构光DOE可以输出按圆形排布的点阵，圆形点阵结构光DOE标准品有4种，设计波长有515nm，532nm，635nm也提供定制服务。标准品点的数量为16，36和72。

圆环DOE和圆形点阵结构光DOE命名规则如下：

       PYQ / PBSC-(波长)-(光束数量)-(x轴角度)

              PBSC: Plastic Beam Splitter Circles

例如：PBSC-515-16-44，为波长515nm，1×16圆形排列的点阵，x轴角度44度的圆形点阵结构光DOE

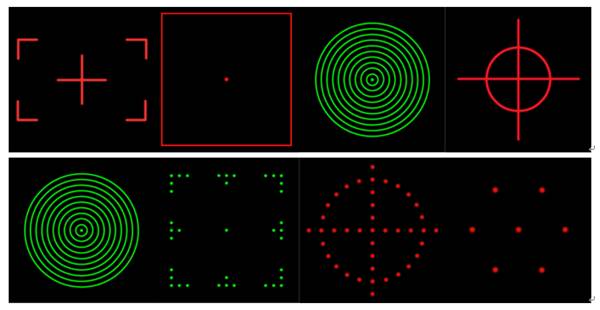

特殊图案结构光DOE

特殊图案结构光DOE的图案形状多种多样，有正方形，六边形，扫描框，对准框，同心圆等标准品，设计波长从532nm到780nm。

特殊图形DOE是根据衍射光学的原理来设计的，衍射光学可以对特定的入射激光设计无限可能的输出光图案，因此我们还可以定制各种波长、各种图形和和各种角度的图案，欢迎咨询。

特殊图案结构光DOE命名规则如下：

       PDZK/PDK-(波长)- (x轴角度)-(y轴角度)

              PDZK: 输出图案为对准框

       例如：PDZK-645-16-10，为波长645nm， x轴角度约16°，高约10°的特殊图案结构光DOE

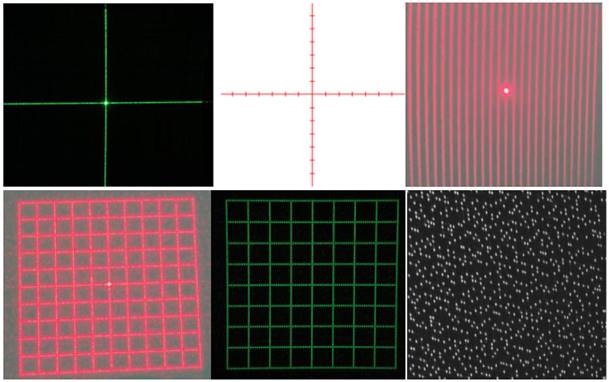

多线、网格、随机散斑，结构光镜片，玻璃材质，衍射匀化片

随着各个行业对结构光需求的不断增长，海纳光学迎合市场需求，自主开发了二三十种标准品的玻璃材质结构光镜片和衍射匀化片。结构光镜片特点是价格相对便宜、交期短。结构光的图案包括单线、多线、网格、十字线、对准框和随机散斑结构光，还包括键盘图案和一些定制的图案。它们的波长包括绿光532nm、红光650nm、808nm和830nm，镜片的尺寸一般为3×3 mm、4×4 mm 、5×6 mm等各种尺寸，最大可达52×52 mm 。

玻璃结构光镜片命名规则：

GLI             —            XXX            —          XX

GLI：国产直线结构光             XXX:激光波长                            XX：角度，单位deg

GCR：十字线结构光

GSG：网格结构光

GRA：随机点阵结构光

GDZK：对准框结构光

单线、多线、网格、随机散斑结构光：

 举例：型号G3LI-650-67×17，表示3线结构光，波长650nm，角度67°×17°
