什么是空间光调制器?
简单来说,空间光调制器是一种能够对光波的“形状”进行动态调整的装置。如果将光比作水流,传统的光学元件(如透镜或棱镜)类似于固定形状的管道,只能让光按预设路径传播;而SLM则更像一个智能阀门系统,可以实时改变“水流”的方向、强度甚至形态。这种能力使得SLM在需要对光场进行灵活操控的场景中具有不可替代性。
核心原理:相位与振幅调制
SLM的核心功能基于对光波的相位或振幅进行空间分布上的调制。例如,在相位调制模式下,SLM通过改变光波在不同位置的传播速度(即相位延迟),使光波前发生扭曲或重新分布。这种扭曲可以等效于传统光学元件(如透镜或光栅)的效果,但关键区别在于SLM的调控是动态且可编程的。
从技术实现上看,目前主流的SLM主要依赖两种物理机制:一种是基于液晶材料的电光效应,另一种是基于微机电系统(MEMS)的微镜阵列。液晶型SLM通过施加电压改变液晶分子的排列方向,从而调整透射或反射光的相位;而MEMS型SLM则通过控制微镜的倾斜角度,直接改变反射光的传播方向。两种技术各有优劣:液晶型SLM成本较低且分辨率高,但响应速度较慢;MEMS型SLM响应速度快,但工艺复杂度高。
一台典型的空间光调制器通常包含以下几个关键部分:
1. 光学成像与显微技术
在高级显微镜(如共聚焦显微镜或荧光显微镜)中,SLM被用于校正光学像差。例如,生物样本的不均匀折射率会导致成像模糊,SLM可以通过实时生成补偿相位图案,抵消像差的影响,显著提升成像清晰度。此外,在无透镜成像技术中,SLM还能替代传统物镜,通过计算生成虚拟透镜效果。
2. 激光加工与光学镊子
在工业激光加工领域,传统激光束通常是高斯分布,能量集中在中心区域。而通过SLM调制,激光可以被整形为环形、多焦点或任意复杂图案,从而实现更高效的切割、打孔或表面处理。在光学镊子应用中,SLM生成的多点光阱可以同时操控多个微粒或细胞,为生物物理研究提供工具。
3. 全息显示与虚拟现实
全息显示需要精确重建物体的三维光场信息,而SLM能够通过加载计算生成的全息图,在空间中重建出逼真的立体影像。尽管目前消费级全息显示尚未普及,但这一技术在科研、医疗影像等领域已得到初步应用。
4. 光通信与信息处理
在自由空间光通信中,大气湍流会导致光信号畸变。SLM可以结合波前传感器,实时校正传输光束的相位,提升通信稳定性。此外,基于SLM的光学计算系统正在探索并行数据处理的可能性,例如在光学神经网络中模拟神经元连接。
5. 生物医学与光学治疗
在眼科领域,SLM被用于模拟人眼像差,辅助定制化角膜手术方案;在光动力疗法中,SLM可调控治疗光束的分布,使能量更精准地集中在病灶区域,减少对健康组织的损伤。
尽管空间光调制器的应用前景广阔,但其设计与使用仍面临多项技术挑战:
空间光调制器作为光场调控的“万能工具”,其价值在于将静态的光学系统转变为可编程的动态平台。从基础科研到工业应用,从医疗设备到通信技术,SLM正在不断拓展其能力边界。尽管目前仍存在技术瓶颈,但随着材料科学、微纳加工技术的进步,这一器件的性能将进一步提升,为更多创新应用奠定基础。理解其原理与特点,有助于我们更好地利用光这一古老而充满潜能的载体。

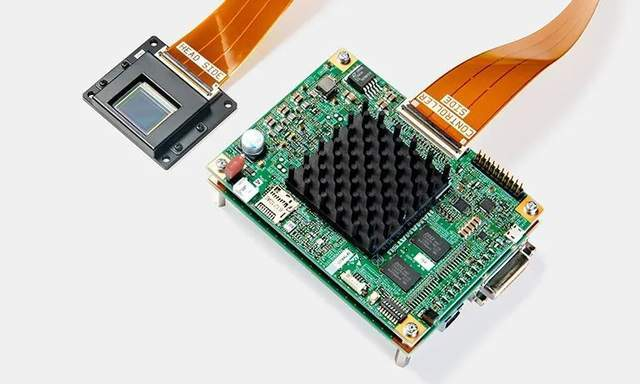

德国Holoeye空间调制器(SLM)是基于液晶微显示技术,分为透射式和反射式。该系统可以在空间上调制光的强度和相位分布,是一种动态光学元件。光学函数和信号可以直接根据设计或像源通过计算机显示出来。结构独特,采用图像卡输出的VGA或DVI信号,通过电...
